Gebuisd…

Vrijdagmorgen zijn Eefje en ik alweer vroeg op de werf, want we willen vandaag de buizen van de afwatering en onze wachtbuizen leggen.

Jef van Anja komt ook langs om ons op weg te helpen en ons van de nodige verbindingsstukken te voorzien. Er is een stralend zonnetje en we beginnen er dus met volle moed aan. Links en rechts langs het huis moeten we een buis tot vooraan het huis laten komen, deze moeten dan samengebracht worden richting regenput om tenslotte in de regenput uit te monden.

De mannen van Gepex hebben gisteren bij het uitgraven al voor het nodige verval gezorgd, dus dat zou in orde moeten komen en wij hoeven ‘enkel’ de buizen in mekaar te steken. Jef raadde ons ook aan om de buizen met stenen te ondersteunen om te voorkomen dat ze gaan doorplooien als we de greppels terug met zand gaan vullen. Omdat we niet meteen stenen voor handen hebben, gebruiken we hiervoor enkele kapotte dakpannen die we nog hadden liggen.

Terwijl we bezig zijn aan de rechterzijde van het huis komen de mannen van E.V.I. bvba ook toe. Ze zijn met twee en zullen vandaag onze elektriciteitskast volledig bedraden. Dat hebben we immers veiligheidshalve maar aan de experts overgelaten. De draden worden door de muur in de kast binnen gebracht en daar wordt dan alles aangesloten en worden de nodige zekeringen en domoticamodules in de kast geplaatst.

Ondertussen doen Eefje en ik buiten verder met het aan mekaar zetten van de buizen van 110mm voor de afvoer van het regenwater naar de regenput. We beginnen achteraan het huis met een T-stuk, want hier moet de regenpijp naar beneden in de afvoer toekomen en aan het uiteinde wordt een stop voorzien zodat we later langs daar eventueel de afvoer kunnen ontstoppen indien nodig. Dan worden er 2 buizen van 5m lang aan bevestigd, waarbij we de tweede buis op de juiste lengte zagen zodat we exact onder de regenpijp van de goot halfweg het huis opnieuw een T-stuk kunnen plaatsen. Dit keer zorgt het T-stuk voor de verbinding van twee buizen en de regenpijp.

Dan nog een buis doorverbinden en op maat zagen om op het andere uiteinde van het huis uit te komen. Tot hier gaat alles nog goed, zij het met de nodige moeite. Ondanks het feit dat we de uiteinden die aan mekaar gezet moeten worden goed insmeren met vet is het best moeilijk om de buizen in mekaar te zetten. Doordat ze zo lang zijn, is het niet evident om ze goed recht tegenover mekaar te houden en ze dan nog met voldoende kracht in mekaar te schuiven.

Nu moeten we een bocht maken naar de voorkant van het huis en de bocht gaat nog op de buis, maar het volgende stuk buis op de bocht wil maar niet meewerken. Gdvdmm!! We laten het even voor wat het is en verplaatsen onze aandacht naar de linkerkant van het huis.

Daar moeten we dezelfde constructie maken als aan de rechterkant, alleen moeten we hier eerst even de buizen die van de energiebocht naar buiten komen inkorten om hier langs te kunnen en ervoor te zorgen dat er vanaf hier een grote bocht richting straat gemaakt kan worden met de wachtbuizen. Met een te scherpe bocht kunnen de leidingen immers niet via de buizen doorgestoken worden.

Met het nodige zwoegen en zweten zetten we dan ook aan deze kant de buizen aan mekaar tot aan de voorkant van het huis. Het laatste verbindingsstuk wil weer een keer niet meewerken en Eefje moet tegen dan dringend vertrekken richting kunstacademie om te gaan lesgeven.

Op deze manier gaat het duidelijk veel te lang duren en dus besluiten we om de “professionals” in te schakelen voor het leggen van de afvoer- en wachtbuizen. Even bellen naar Jef van Anja en hij zal een paar van zijn werkmannen sturen om de klus te klaren op zaterdag, vandaag dus.

Nu hebben de weergoden vandaag beslist om ons de hele dag te gaan trakteren op regen blijkbaar en met zo’n weer worden er geen buizen gelegd blijkbaar. Toch wel een tegenslag, want tegen maandag 8 dagen moeten de greppels weer dicht zijn zodat we de stelling voor het bepleisteren van het huis kunnen beginnen opbouwen… Het belooft een zeer spannende week te worden…



Categorieën
Ons Strohuisje

Een weekje muurtjes bouwen…

Maandagavond zijn we eerst begonnen met het plaatsen van de hoek van de rechtergevel en de carport vooraan. Daarna aansluitend het stukje muur onder het raam van de rechtergevel geplaatst en toen was het alweer de hoogste tijd om naar huis te gaan.

Dinsdagavond was de beurt aan het stukje muur van een halve meter boven het raam van de carport aan de voorgevel. Hiervoor worden er eerst aan beide zijden twee balkjes van 46cm geplaatst. Deze worden zijdelings vastgeschroefd op de steunbalken en zullen er voor zorgen dat de horizontale balken waarop het stro zal rusten op hun plaats komen.

Daarna worden de horizontale balken tussen de steunbalken geplaatst en met de zware hamer naar boven gemept tot ze mooi aansluiten tegen de korte balkjes. Daarmee zijn we meteen zeker dat deze ook mooi waterpas is en schroeven we de balken met enkele stevige schroeven vast in de verticale balkjes.

De hoogte komt mooi overeen met de breedte van een strobaal, of toch ongeveer… De balen tussen de balken klemmen blijkt niet zo evident en dus kruip ik op de stelling om vanop die hoogte de balen “nen goeie sjot” te kunnen geven. Zo lukt het wel. En als er twee balen op hun plaats staan, zetten we in het midden aansluitend nog twee verticale balkjes. Ook deze worden langs onder vastgeschroefd tegen de horizontale balken en daarmee voorkomen we dat de horizontale balken in het midden gaan doorbuigen.

We sluiten de avond af met het opvullen van het linker vak met twee extra strobalen om het muurtje compleet te maken.

Woensdagavond wordt de hoek tussen de achtergevel en de rechter zijgevel gemaakt. Dit hebben we al eerder gedaan en dus valt dat qua moeilijkheidsgraad wel mee. Het is wel belangrijk dat deze hoek mooi verticaal staat, want aansluitend hierop zal het raam met de schuifdeur naar het terras achteraan geplaatst worden. Daarna is het de beurt aan het stukje muur boven de voordeur.

We gebruiken hier dezelfde techniek als voor het stukje muur boven het raam van de carport.

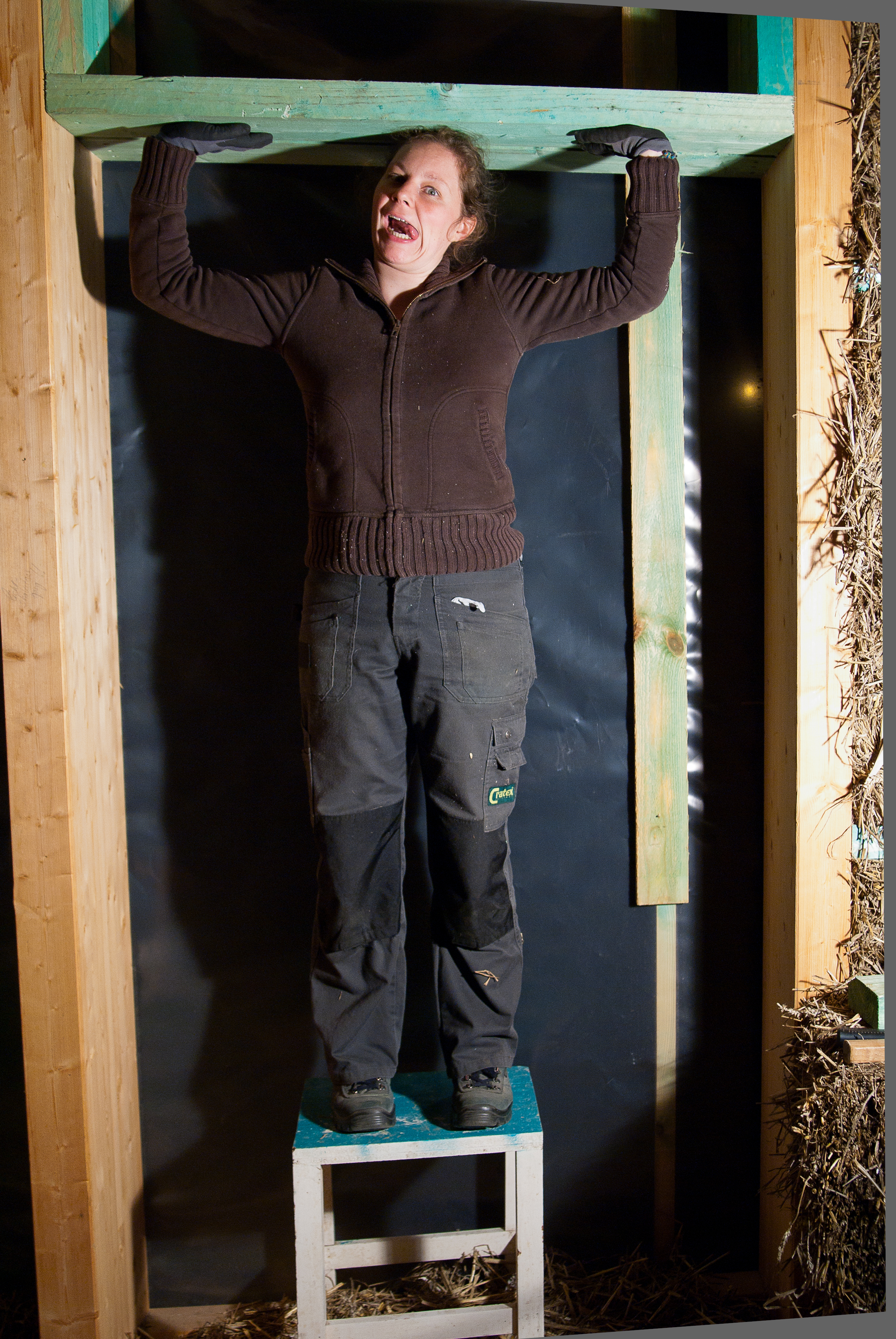

Eefje houdt de balk omhoog terwijl ik hem vastschroef. Om de één of andere reden vroeg dit gewoon om een foto...

Het grootste verschil is dat de ruimte boven de deur maar 28,5 cm breed is in plaats van een halve meter. We moeten dus een aantal balen op maat splitsen en dan deze ertussen klemmen. Niet evident, want vlak boven de stelling is er het plafond en dus is het best een uitdaging om het stro op zijn plaats te “sjotten”.

Eefje vult de ruimte tussen de balen op en daarmee is het stukje muur boven de voordeur ook helemaal af.

Donderdag en vrijdag werd er door andere verplichtingen niet gewerkt. We vonden het heel spijtig, want het muurtjes bouwen gaat eigenlijk best goed vooruit en bijgevolg zijn we gemotiveerd om verder te werken.

De zaterdag was net als de voorbije weken ook Papa Jef weer van de partij om verder te werken aan de raamkozijnen. Een preciesiewerkje dat ik graag aan hem overlaat.

Terwijl Eefje op school de kindjes leert schilderen zorg ik ervoor dat de afvoer door de balk op de hoek tussen de muur van de garage en de voorgevel geleid wordt en zo omhoog naar de studio. Zo zal later het water van de het pompbakje in de studio ook mooi naar beneden naar de centrale afvoer kunnen lopen.

Papa Jef steekt even een handje toe om het gat van 40mm te boren door de balk zodat ik gewoon de buis er moet doorsteken en alles netjes aan mekaar lijmen.

De afvoerbuis gaat dwars door de balk zodat ze vandaar omhoog naar de studio geleid kan worden.

Daarna leg ik de laatst dakpannen van het sierdakje op hun plaats. Er was nog één halve pan die gelegd moest worden en de 3 kantpannen moesten nog vastgezet worden. Alleen waren de schroeven om de pannen mee vast te zetten op en na op 3 verschillende plaatsen geweest te zijn zonder schroeven te vinden, lossen we het dan maar anders op. Vastschroeven met een paar stevige inox schroeven en dan met de siliconenspuit afdichten in plaats van met het rubbertje dat er normaal onder zit. Een creatief idee van Papa Jef.

Na het dak sla ik enkele metalen plaatjes in een hoek van 90° zodat dit L-ijzers worden die kunnen dienen om balken mee vast te zetten. Onze voorraad L-ijzers was op, dus het was de hoogste tijd dat we er nieuwe maakten!

En daarmee is het de hoogste tijd om de muur voor de trap te beginnen opvullen met stro. De lijm van de afvoer zal nu voldoende gehard zijn zodat het stro er onder, boven en langs geklemd kan worden zonder te riskeren dat de buizen lossen.

Eerst worden er weer twee balken verticaal geklemd en dan het stro tussen de balken geklemd, net als voor de andere muren. Ik ben net bezig met de eerste rij stro als mijn vrouwke terugkomt van lesgeven en mij een handje komt toesteken.

Met twee gaat het werk uiteraard iets vlotter en voor we het goed en wel beseffen is het alweer de beurt aan de laatste rij strobalen van deze muur. De gevreesde verticale strobalen. We willen het dit keer proberen om met onze voet de balen er tussen te drukken vanop de stelling. Maar omdat de trap in de weg staat, moet eerst deze even aan de kant gezet worden.

Daarna de stelling voor de muur en zo gaat het inderdaad een stuk vlotter om de strobalen op hun plaats te duwen.

Niels komt ook even langs op de werf om samen met Papa Jef te bespreken hoe hij zelf een mechanisme in mekaar gaat lassen om daarop een katrol te bevestigen om het glas voor de ramen mee omhoog te hijsen.

We sluiten onze werkdag af met de trap weer op zijn plaats te zetten en de werf op te ruimen.

Zondag hebben we een rustdagje ingelast om de batterijen op te laden voor de volgende werkweek. We gaan daarin proberen om de muren van de garage af te werken tegen het volgende weekend.

Categorieën
Ons Strohuisje

Eindelijk! De afvoer is klaar…

Het heeft bloed zweet en tranen gekost, maar het is eindelijk  gelukt!

Alle buizen beneden werden aan mekaar verbonden en het was best puzzelen, maar met de goedkeuring van “Jef van Anja” zijn we er gerust op. De vloer kan nu definitief dicht, maar voordat we dat doen zorgen we ervoor dat alle leidingen gefotografeerd en gedocumenteerd worden. Dit laatste zal de verplichte keuring van het afvoerwater aanzienlijk vereenvoudigen.

En voor onze trouwe lezers volgt hieronder een gedetailleerdere beschrijving van de hele aansluiting…

De afvoer van het pompbakje in het toilet onder de trap en deze van de pompbak aan het eiland in de keuken  worden via een tussenschot naar het midden geleid. Daar worden beiden aan een centrale afvoerbuis gekoppeld die het water afvoert naar buiten. De keukenafvoer wordt via een flexibele buis aangesloten op het uiteinde van de centrale afvoer.

De afvoer van keuken en toilet komen samen op een centrale afvoerbuis.

De afvoer van het het pompbakje in het toilet wordt met een flexibele buis en een Y-stuk gekoppeld. We gebruiken een Y-stuk omdat het afvoerwater geen te scherpe bochten mag maken. Door een Y-stuk te gebruiken loopt het water dus gemakkelijker weg.

De afvoer van de keuken wordt over de afvoer van het toilet geleid en via een flexibele buis gekoppeld aan de centrale afvoerbuis.

De afvoer van het pompbakje op de studio/atelier wordt via de muur naar beneden gebracht en dan via de buitenkant naar het midden, waar we een best ingewikkelde constructie gemaakt hebben om alles samen te brengen.

In de hoek komt zowel de centrale afvoer, als deze van de studio en een grote buis die het water van de badkamer boven naar beneden brengt samen en om dat in goede banen te leiden hadden we wel wat puzzelwerk.

We beginnen met een centraal verzamelpunt aan te maken met behulp van twee T-stukken van doormeter 110mm, aan de ene kant worden hierop twee bochten van 45° gezet en aan de andere kant plaatsen we een mof die een overgang van 110mm naar 40mm maakt. Op deze mof wordt de afvoer van de studio aangesloten.

De afvoer van de studio wordt via een flexibele buis en een mof aangesloten op het centrale afvoer "puzzelstuk".

Om alles aan mekaar te koppelen zagen we enkele korte stukken van een overschotje van een buis van 110mm om als koppelstuk te dienen tussen de puzzelstukken. Het eerste T-stuk zorgt voor de afvoer naar beneden en dus naar buiten. Het tweede T-stuk wordt ook voorzien van een mof om de centrale afvoerbuis van 40mm te laten toekomen.

Klinkt ingewikkeld? Een beeld is beter dan duizend woorden en de foto hieronder zal de boel ongetwijfeld een heel stuk verduidelijken…

Het verzamelpunt van alle afvoerwater. Hier hebben we best wel wat aan gepuzzeld eerdat alles mooi in mekaar paste.

Als alles in mekaar gepuzzeld is, testen we eerst even alles uit met een bekertje water. Voordat we alles vastlijmen willen we immers zeker zijn dat alles mooi afloopt zoals het hoort.

Gelukkig maar. Alle water komt netjes aan het uiteinde er weer uit. Om zeker te zijn dat alles bij het verlijmen nog mooi terug op zijn plaats komt, gebruiken we een handige tip van Jef van Anja.

We tekenen de rand van de buis af en tekenen een kruis op de aansluiting. Zo zien we perfect tot hoever we moeten lijmen en bij het terug in mekaar zetten hoeven we enkel ervoor te zorgen dat de lijnen terug tegenover mekaar staan om zeker te zijn dat alles weer zit zoals het zat.

Nog een tip als je een brede buis moet doorzagen: probeer dit niet in een keer te doen van boven naar beneden. Zo ga je gegarandeerd scheef en het is net heel belangrijk dat de buis mooi recht afgezaagd wordt. Anders sluit ze immers niet goed aan in de koppelstukken en heb je kans dat hier water gaat blijven staan en op den duur lekken veroorzaakt. Daarom is het best dat je met een stift de buis rondom aftekent en daarna met een goede ijzerzaag de buis stuk per stuk doorzaagt. Dat wil zeggen dat je begint te zagen tot je door de buis zit en dan de buis een stukje verder draait en zo beetje per beetje de buis rond gaat totdat je aan de andere kant weer uitkomt waar je begonnen was. Als je mooi langs je getekende lijn blijft zagen krijg je zo een perfect recht afgezaagde buis. Als laatste gebruik je wat fijn schuurpapier om de draadjes weg te schuren zodat je een mooi glad afgezaagde buis krijgt.

Als alles verlijmd is doen we nog een laatste watertest om zeker te zijn dat alles afloopt zoals het hoort alvorens we de vloer terug beginnen dicht leggen. Jawel, het water loopt perfect naar buiten. Oef!

We beginnen met het terug leggen van de OSB-platen in de keuken. De gaten komen uiteraard niet meer perfect overeen met de oorspronkelijke gaten, omdat de buizen nu netjes tegen een tussenschot liggen en dus moeten er ook nieuwe gaten geboord worden. Al bij al gaat dat vrij vlot en we kunnen de week afsluiten met een gerust gemoed. De vloer in de keuken is weer compleet.

Volgende week gaan we de rest van de vloer beneden dicht leggen zodat we tegen het einde van de week kunnen beginnen aan onze stromuren.

Categorieën
Ons Strohuisje

Hoe verbinden we de afvoer op de benedenverdieping?

Zoals al aangekondigd zal er deze week aan het afwerken van de afvoer en vloer op de benedenverdieping gewerkt worden.

Maandag werd er niet op de werf gewerkt wegens andere verplichtingen, maar vandaag zijn we er dan aan begonnen. Allereerst moesten alle afvoerleidingen van beneden verbonden worden zodat ze naar buiten gebracht kunnen worden. Hiervoor moet er dus een afvoerbuis dwars langs de tussenschotten naar buiten vastgemaakt worden. Deze kan niet bovenop de dikke buis die al naar buiten loopt voor de afvoer van de toiletten en dus moest hiervoor eerst een oplossing voor het bevestigen uitgedokterd worden.

Een slim idee van Eefje: de haken om de buis vast te zetten eerst op een plank monteren en daarna deze plank vastzetten op de tussenschotten. Dit geeft ons drie voordelen:

  1. Het is heel makkelijk om het verloop correct te krijgen op een rechte plank.
  2. Het is ook gewoon makkelijk om de haken zo eerst op hun plaats te zetten, vooral omdat we met onze boormachine niet tussen de buis en de uitsparing geraken om de haken rechtstreeks op de tussenschotten te schroeven.
  3. De plank met de haken zal meteen ook de verbinding van de tussenschotten extra verstevigen.

Daarna moet er nog een puzzel opgelost worden: Hoe verbinden we nu al die afvoeren met mekaar zodat ze naar buiten kunnen? Er komt immers een dikke afvoerbuis van boven naar beneden, eentje van 40mm voor de afvoer van de keuken en het toilet beneden en een laatste van 40mm voor de afvoer van het water van het pompbakje op de studio/atelier. Deze laatste twee komen in een hoek van 90° samen op dezelfde plaats. En de grote buis van 110mm komt ongeveer op dezelfde plaats naar beneden.

We passeren even langs Jef en Anja om wat raad te vragen. Uiteraard weet Jef een oplossing: met een T-stuk wordt er een toegang gemaakt op de verticale buis. Op dit T-stuk wordt een tweede T-stuk gemonteerd waarop de twee smalle buizen kunnen toekomen. En om de overgang van 40mm naar 110mm te maken wordt er een speciaal hiervoor voorziene mof op gezet.

We blijven nog wat gezellig babbelen en het is dus uiteraard alweer te laat om dit de dinsdag in praktijk om te zetten. Dat wordt dus een werkje voor woensdagavond…

Categorieën
Ons Strohuisje

Wekelijks rapportje, maandag 22/8 tot en met zondag 28/8

Deze week is de vloer van onze studio/atelier aan de beurt geweest.

Maandag en dinsdag zijn we begonnen met het stro in het gedeelte boven de carport/terras vooraan eerst er weer uit te halen, daarna de strobalen rechter te maken en ze opnieuw tussen de schotten te schuiven. Op die manier moeten we minder stro tussen de balen steken en winnen we wat tijd.

Als ik woensdagvond thuis kom van het werk, is Eefje alvast begonnen met de OSB-platen op hun plaats te leggen. Straffer nog: de vloer aan de linkerkant van de studio ligt al bijna dicht! Ik help nog even met de laatste rijen op hun plaats te leggen en enkele extra nagels door de OSB-platen te slaan zodat ze goed vast liggen. Daarna leggen we de schaliebord planken van het andere gedeelte van de vloer aan de kant op de afgewerkte OSB-vloer zodat de tussenschotten vrij zijn om stro tussen te steken. Alvorens we naar huis gaan, verhuizen we ook nog 50 strobalen van het gelijkvloers naar de studio. Zo ligt alles al klaar voor de volgende dag.

Eefje is deze week wel echt in vorm, want tegen dat ik de donderdagavond thuis komt, zit alle stro al bijna in de vloer. Er is echter ergens iets mis gelopen, want als we in de garage kijken, zien we dat er een plank die het stro moet ondersteunen losgekomen is. Om deze terug vast te kunnen nagelen, moet een deel van het stro er weer uit. Zucht… een beetje dubbel werk, dus. We stellen ook vast dat er op enkele plaatsen nog een serieuze bult naar beneden steekt. We vrezen in eerste instantie dat alle stro er weer uit moet om alles eerst netjes te herstellen, maar gelukkig heeft Eefje een beter idee. We halen het extra stro er langs beneden uit en zorgen daarna dat het dampzeil weer strak getrokken wordt en plakken daarna alles mooi luchtdicht af.

Op vrijdag wordt verder gewerkt aan de vloer van de studio/atelier. Onze lamp begeeft het, waardoor we deze nog niet helemaal dicht krijgen en dus zal hieraan zaterdag verder gewerkt moeten worden.

Op zaterdag is Jens ons weer een handje komen toesteken. Zo kon ik samen met Jens het laatste stuk van ons dak afwerken terwijl Eefje de laatste OSB-platen op de studio op hun plaats vastnagelde.

Jens en ik willen daarna de goot onder het sierdakje op zijn plaats hangen, maar de weergoden willen niet echt meewerken. Omdat het de hele tijd blijft regenen en omdat we volgende week de laatste hand willen leggen aan de afvoer van het sanitair, wordt er dan maar het stro in de keuken en eetkamer verhuist. Een deel van het stro verhuist naar de zolder, een deel naar de eerste verdieping. De balen naar de zolder brengen doen we met behulp van een klimtouw. We maken dit touw vast aan de strobalen en trekken ze dan via de vide naar omhoog. Dat gaat vlot, maar is toch wel vermoeiend. Echt superlicht, is zo’n strobaal nu eenmaal niet, he…

Na hard zwoegen hebben we de strobalen uit de keuken en eetkamer verhuist zodat de OSB-platen waaronder de afvoer van de keuken zit vrijgemaakt zijn. Deze moeten immers verwijderd worden zodat we de afvoer eronder kunnen vastmaken. De afvoer onder de keukenvloer was niet vastgemaakt aan een tussenschot waardoor deze ondertussen geen verval meer had.

De zaterdagavond gaan we naar de vuurfeesten in Bree, waar Niels moest optreden met de Sambaband.

Zondagmorgen ga ik een matchke tennissen terwijl Eefje alvast begint aan het losmaken van de OSB-platen in de keuken. Als ik op de werf toekom heeft ze dan ook al wat werk verricht, maar alleen is het niet simpel om de OSB-platen los te krijgen. Met zijn tweeën lukt het uiteindelijk beter.

Onze techniek: eerst de nagels eruit halen en dan met zijn tweeën gelijk op de OSB-plaat naar voor springen om ze er zo tussenuit te schuiven. Plezant, maar stikvermoeiend!

Als alle OSB-platen die over de afvoer liggen verwijderd zijn, gaan we aan de slag om de afvoerbuis mooi langs het tussenschot te leggen en vast te maken met haken, zoals we dat eerder ook al deden met de afvoerbuizen onder de vloer van de gang en de berging.

Daarmee zit het werk van deze week er weer op. Volgende week gaan we proberen om de afvoer helemaal af te ronden en de vloer in de gang, de berging en keuken van OSB te voorzien. Daarmee zijn we dan helemaal klaar om de buitenmuren af te werken. We zullen flink moeten doorwerken als we tegen oktober willen verhuizen…
